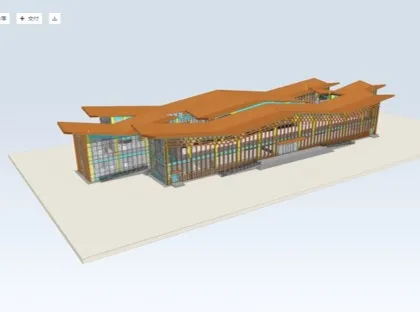

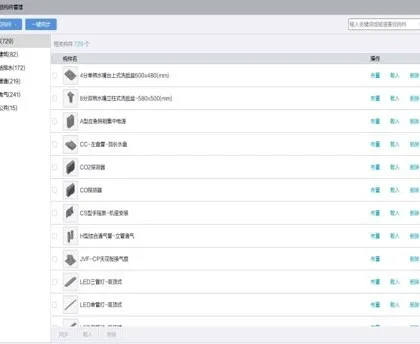

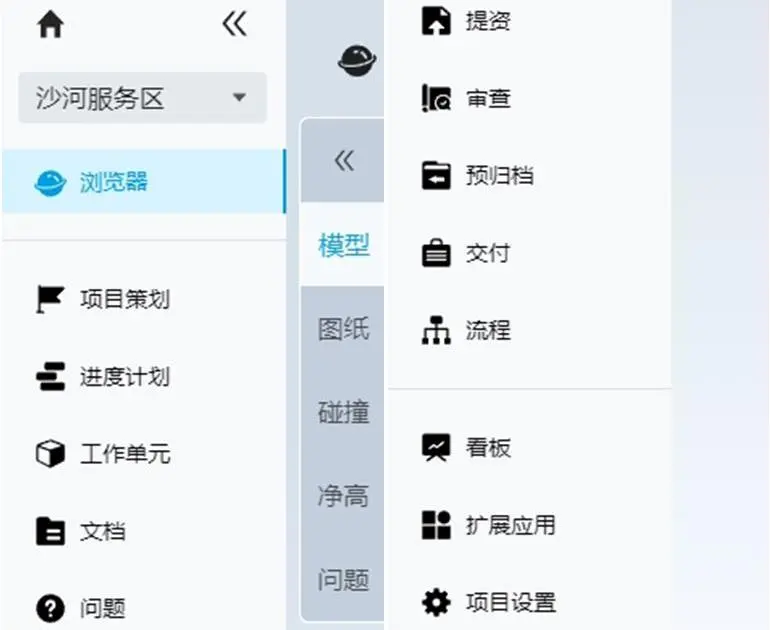

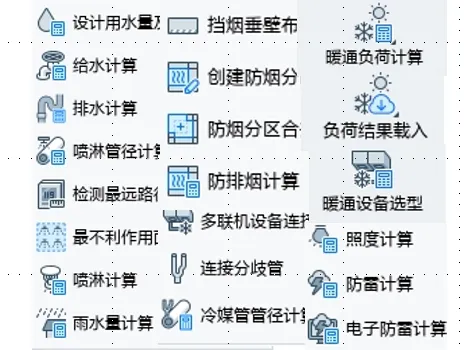

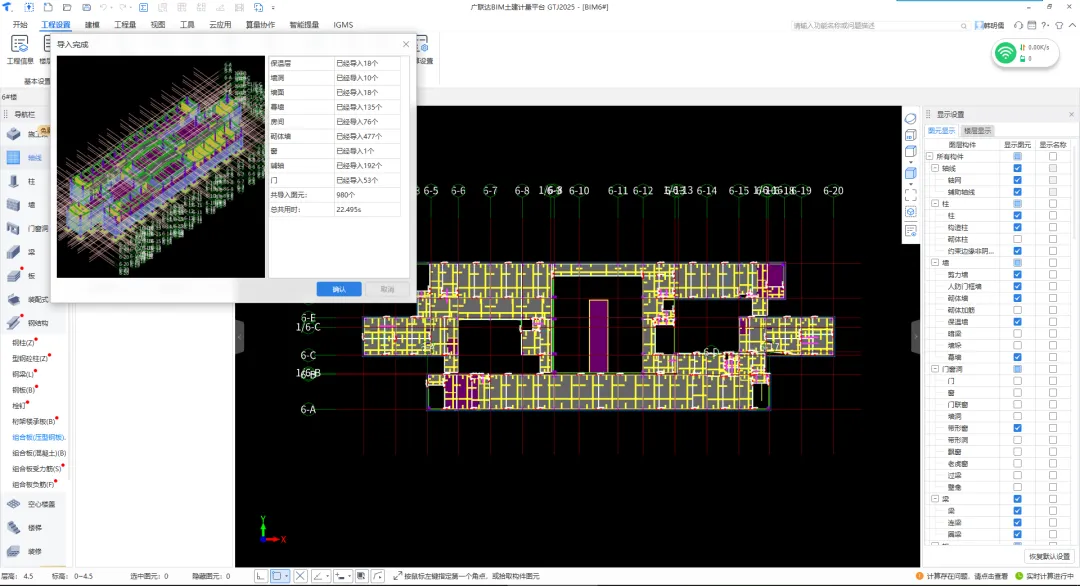

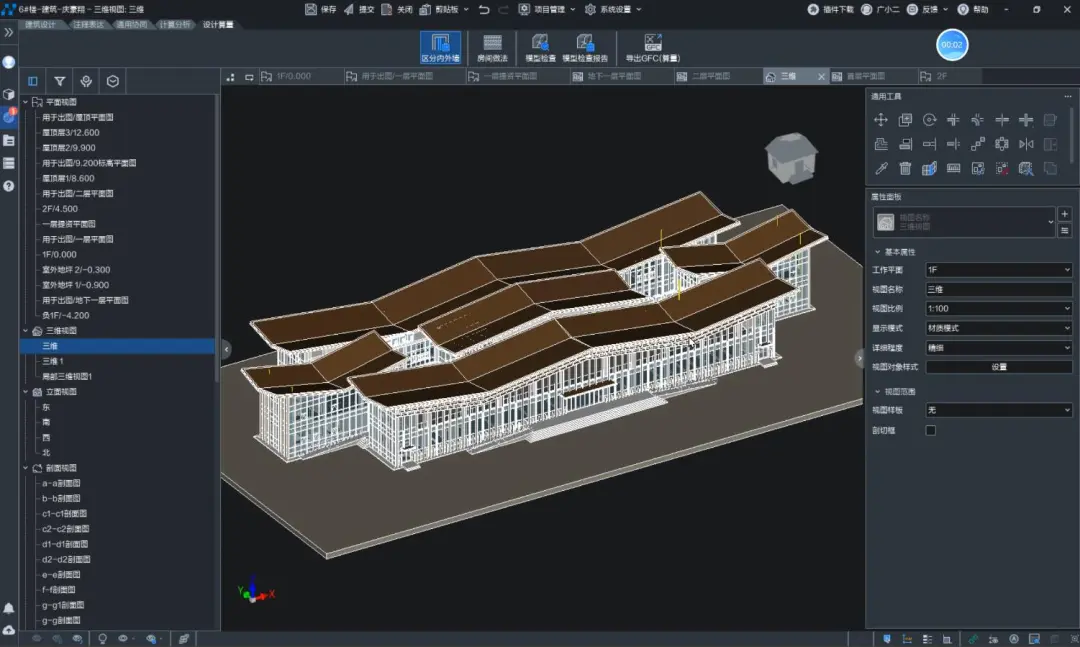

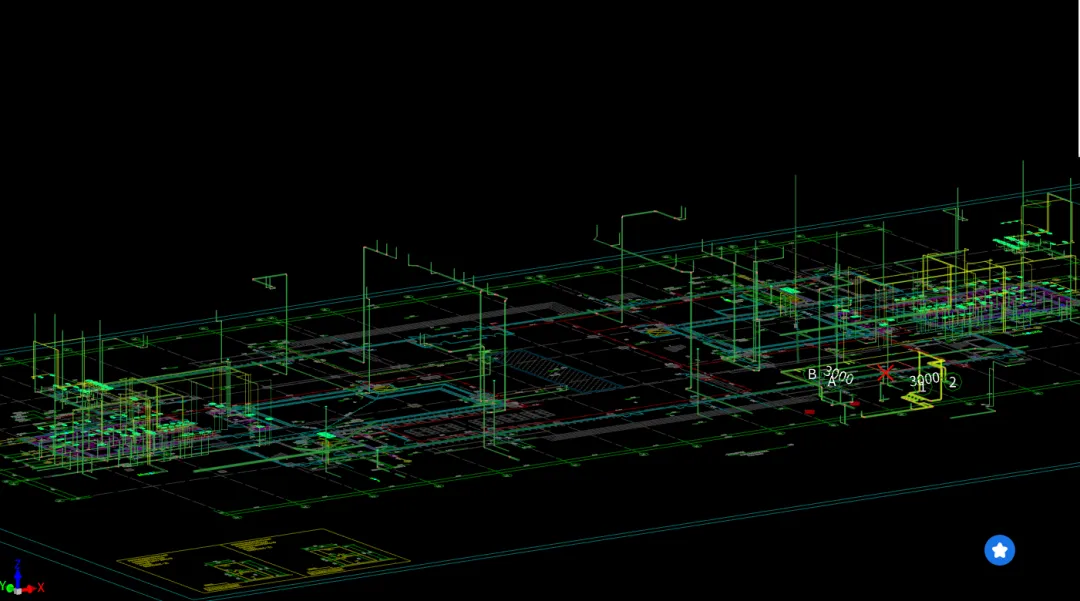

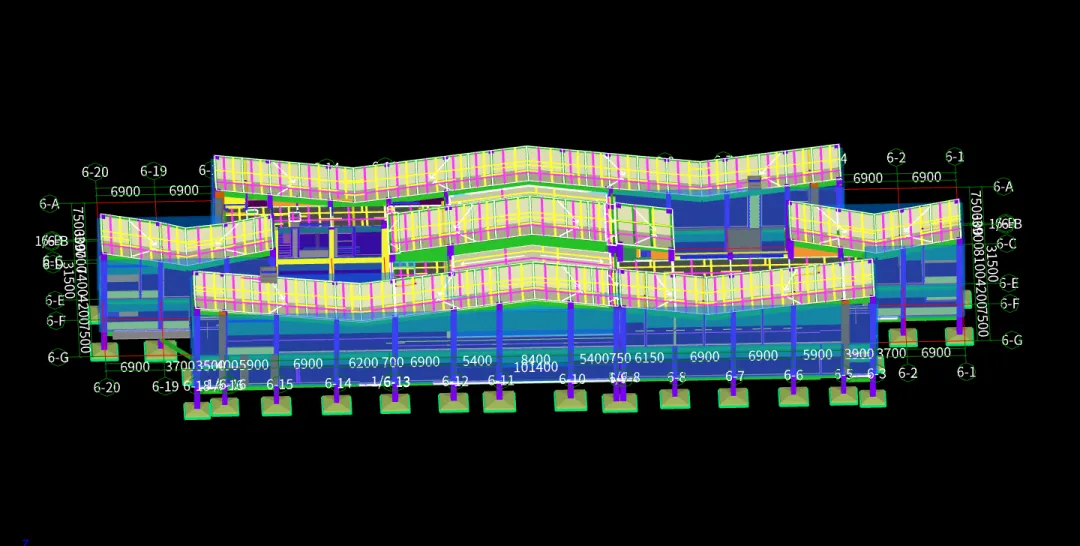

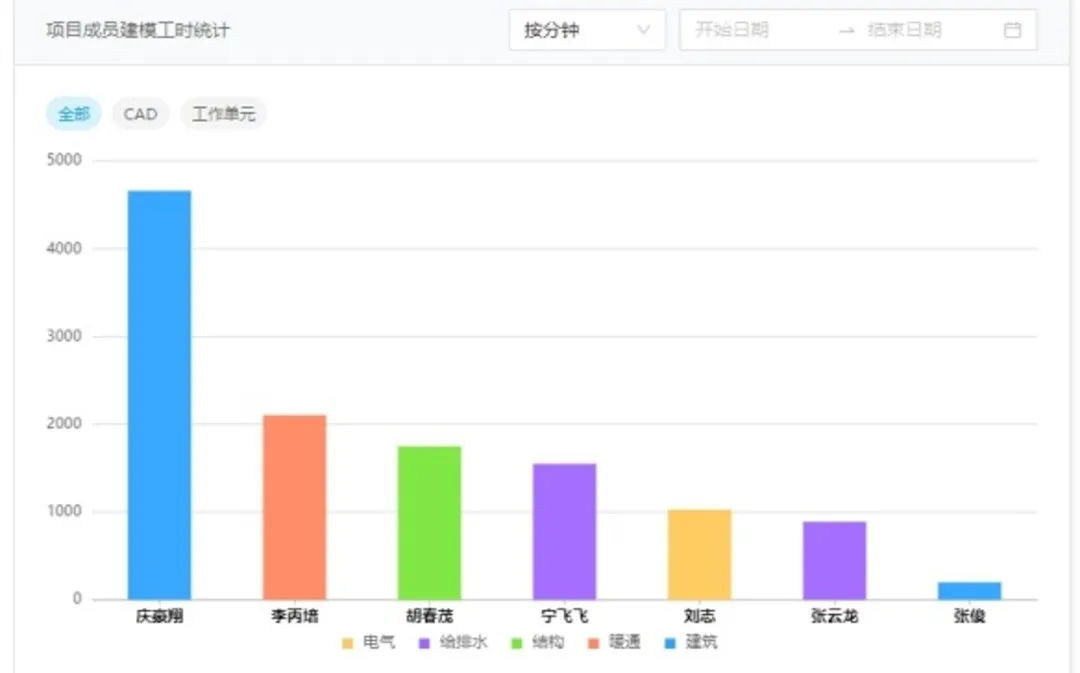

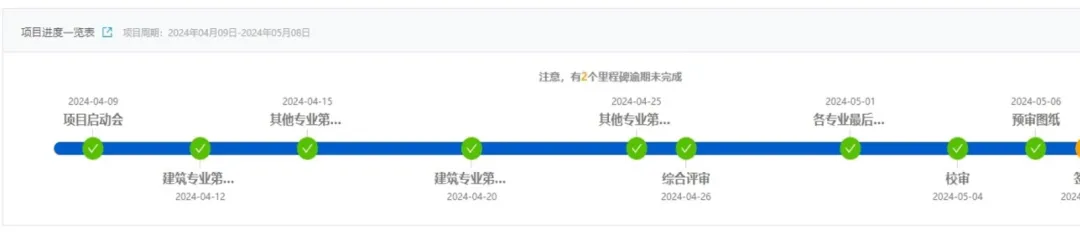

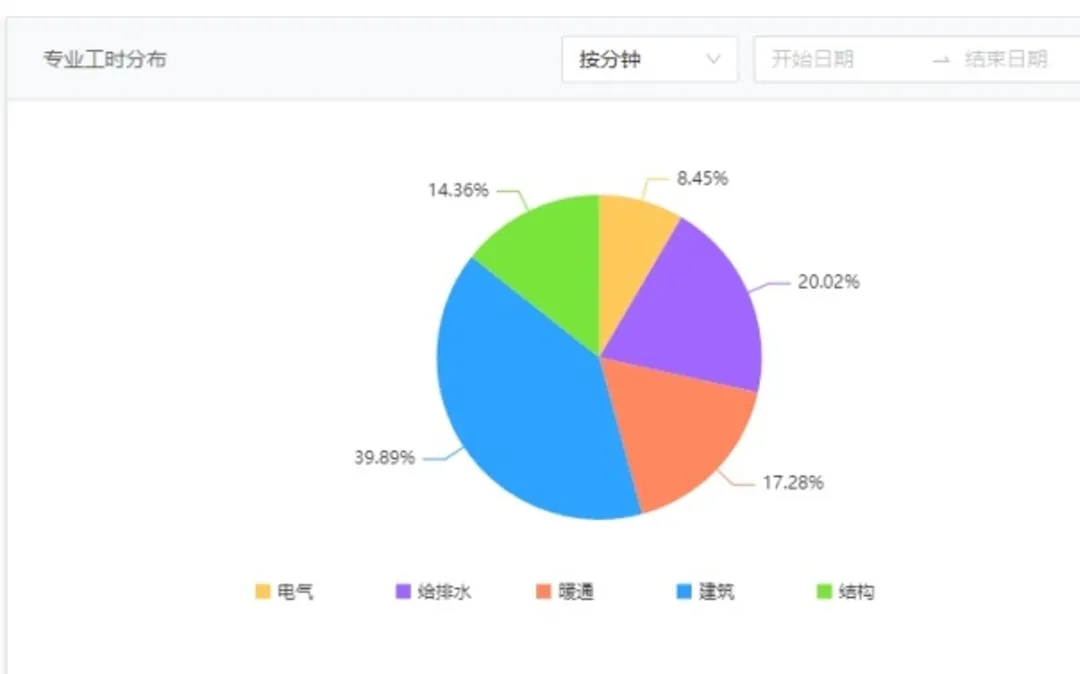

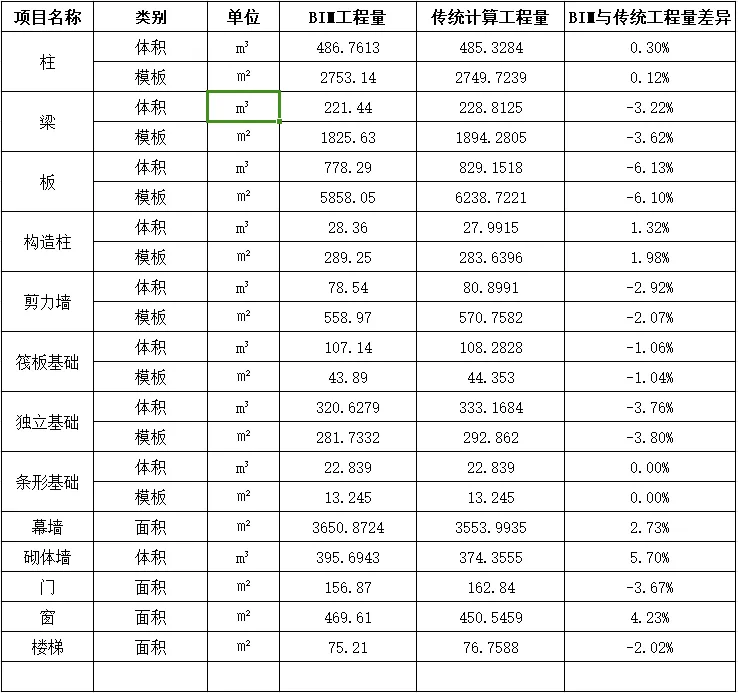

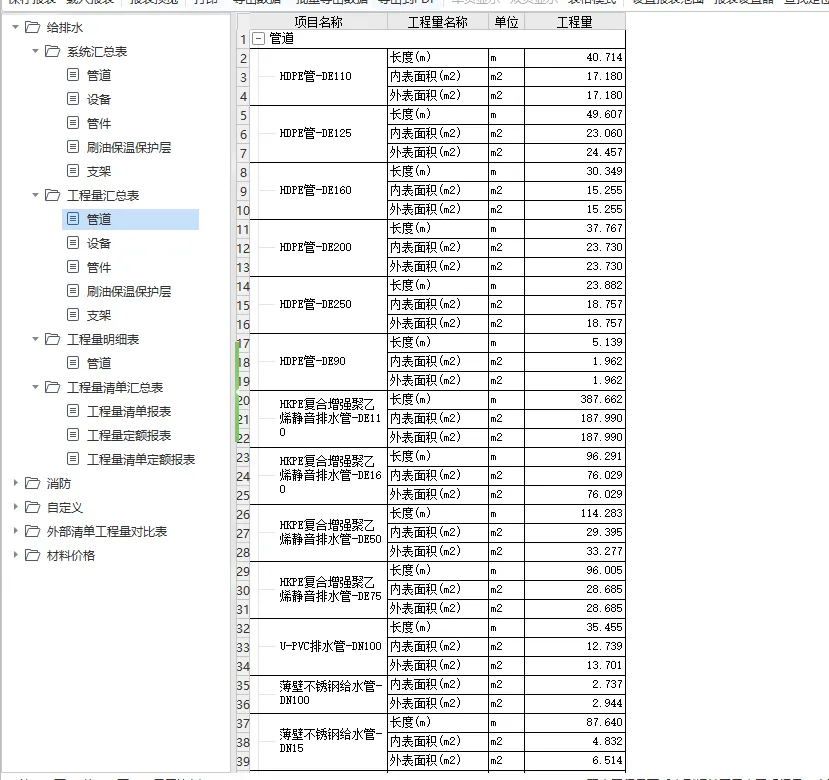

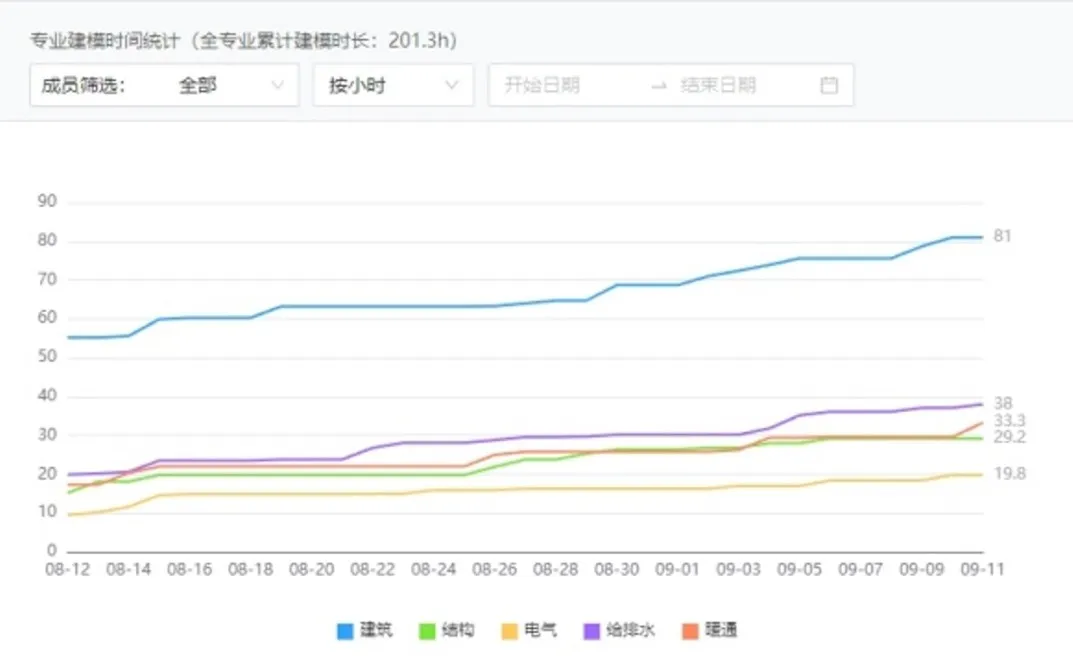

朝阳设计 | 建筑BIM设计应用点击蓝字，关注我们 部分BIM项目及获奖 2017年朝阳设计在进行BIM设计科技前瞻性布局后成立BIM研发创新中心，经过不断的磨砺，朝阳设计BIM技术在投入生产后不断创造新的价值，不断推进数字化、智能化、智慧化创新设计，提供全域设计服务，聚焦未来产品设计亮点。 通过BIM可视化、协调性、模拟性、优化性的优越特点，赋能设计协同价值，深挖空间利用潜能，体现工期节约与经济效益控制抓手作用。为管线优化、空间利用、风险提示、性能分析、工程量统计、三维模拟、智慧运维提供了大量综合解决方案。 截至今年共累计完成BIM设计、优化类项目100万平方米. Digital BIM design of Shahe service area 设计应用案例 沙河服务区数维BIM设计 沙河服务区部分效果图 沙河水波翻涌，洋溢着无限生机与蓬勃朝气，恰如我们锐意进取、勇于探索的精神风貌。秉持这份活力与信念，2024年我们毅然选择坐落于沙河之畔的服务区六号楼，作为BIM技术应用的崭新舞台，开启了这场智慧建造与创新的非凡探索之旅。 Coordinates development 项目坐标与发展  本基地位于舒山大道和S242交汇处的西南角，沙河北侧。其1小时交通圈内有宝丰、鲁山、郏县、叶县等，未来可服务周边县市近300万人口。共分为东西两个地块，总占地98亩。基地周边有两纵两横的交通网络，良好的基地条件将为开放式服务区的发展注入活力。同时鲁山有着千年历史文化，人文底蕴浓厚。拥有尧山、花瓷、丝绸、墨子故里等文化资源优势。交旅大融合将为开放式服务区带来新的发展机遇。 应用范围 / Scope of application 全专业全面应用BIM技术开展设计各阶段的协同设计，跟随项目进程基于设计需求搭建对应精细度及设计要素的模型，基于模型开展可视化设计，以及设计优化、数据处理等。 利用便利的软件平台，开展一体化应用，细化设计管理，实现设计-算量-的数据贯通，避免模型传递过程中的信息损耗，达到全过程、一体化、一模多用的目的。 Design your appModeling and building 设计应用--建模搭建 BIM模型建立：全专业的模型构建及设计优化是正向设计流程里的一个综合性的过程，它涵盖了建筑设计、结构工程、机电安装（包含给排水专业、暖通专业及电气专业在内）、专业合模、管线综合排布等多个专业领域的协同工作。这一过程旨在通过数字化手段，在三维虚拟环境中集成并优化各专业的设计要素与具体内容，以实现更高效、更精确、更可持续的建筑项目交付。 All-in-oneapplicationDesign management 一体化应用--设计管理   全专业协同建模 计算分析一体化 01   项目标准化传递 构件及资源复用 本项目采用广联达数维协同设计平台进行项目管理，在项目管理中，以构件级别的数据为驱动，遵循PDCA的管理方法论，实现项目人员管理、项目资源管理、项目进度管理、项目文档管理、项目质量管理等各种精细化管理。 项目计划能够严格执行与监督，项目工作量及工作内容实时动态掌控，确保项目按时、保质保量完成。  02 项目计划与实施   项目成员建模工时统计 专业工时分布   专业建模时间统计 构件数量统计 All-in-one applicationDesign takeoffs 一体化应用--设计算量 设计模型格式转换后直接导入GTJ、GQI软件，在预算阶段减少了造价师约60%的建模时间成本，且能避免因传统算量建模导致的人为误差。 基于BIM模型的工程量计算，相较于传统算量更加精确，因此与传统算量结果有一定误差，但误差值均在可控范围以内。   模型转化为算量格式 模型导入算量   生成土建算量模型 生成机电算量模型 通过链接建筑、结构模型进行，获取实时土建专业工程量并自动统计；获取实时机电各专业工程量并自动统计，包含：给排水管道、消火栓、通风设备、风口、空调设备、电气桥架、灯具、开关、插座等。  ▼ 导出土建工程量  ▼ 导出机电工程量 Design your appvisualization 设计应用—可视化 可进行模型的快速输出，使设计师的设计达到期待的精确度。可视化让设计师从三维层面查看项目，准确判断、检查设计的准确性。 不依赖于较高的硬件和较复杂的软件操作技能，简单明了的轻量化模型查看方式可以让项目各方直观了解项目整体情况，通过图像化的表达，增强沟通效果。是可视化交底、项目汇报的有力工具。 使用FalconV渲染器对项目进行材质渲染、场地细化、绿化及景观布置等。为模型赋予真实的材质和纹理，模拟不同材质的光影效果，提升设计表现力和逼真度。 使模型呈现出真实、美观的展示效果，为直观了解项目整体情况提供有力支撑，更为项目的介绍、展示工作提供高效的表达工具，成为项目概况、效果、设计内容速览的有效窗口。 应用成果 / Application results  “诚信做事，精心设计”，BIM团队在数维软件BIM应用的探索中，不仅深挖软件应用潜力，提高朝阳设计的BIM应用能力，更注重设计一体化过程与工程数据对比优化，为客户带来更为方便的使用性和更为直观的体验感。朝阳设计愿为每一个作品不懈努力，让我们的城市生活更加美好。 >>>> 项目名称：沙河服务区数维BIM应用 项目地点：平顶山市鲁山县S233和S325交汇处西南角沙河北侧 项目类型：多层公共建筑BIM设计 设计单位：河南省朝阳建筑设计有限公司 设计团队：原培忠、张俊、庆豪翔、胡春茂、宁飞飞、张云龙、朱佩荣、李丙培、刘志、韩明儒、魏浩强、赵泽亚。 |
